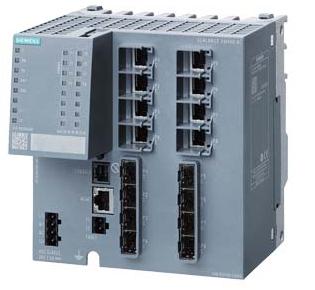

SCALANCE X-400交換機

在過程控制系統(例如PCS 7)中，使用SCALANCE X-400交換機產品系列SCALANCE X-400的模塊化交換機是適合為高性能網絡建立線型，星形和環狀結構(10/100/1000 Mbit/s)的工業以太網絡交換機。
靈活構建電氣或光學工業以太網;網絡拓?fù)浣Y(jié)構、端口類型以及數量都可很容易地適配不同的網絡結構。具有高度的網絡可用性，例如，具有基于光纖環網冗余性的冗余網絡結構，集成有冗余管理器，具有冗余電壓饋，或者可在運行過程中交換和擴展介質模塊。
通過插入式C-PLUG 交換介質，可在沒有編程機時更換設備;配置數據或者應用數據安全地保存在C-PLUG 插入式交換介質中，而且即使沒有專業知識這些設置還可簡單地通過將存儲卡插入另一個更換設備而傳入。
SCALANCE X-400交換機有一個模塊化結構，利用這個結構中，介質模塊和/或者擴展模塊可根據需要連接到交換機上。這些擴展可提供8 個附加的電信和光纖接口。
在SCALANCE X-400 交換機之間可建立千兆級連接;雙絞線用戶可直接連到基本的設備上。通過介質設備可實現連接光纖。例如，SCALANCE X-400交換機很理想的適合于像PCS 7的過程控制系統。

北京天拓四方科技有限公司工程師表示：

接下來的網絡拓?fù)浜屯負浣M合是可能的。
1、高速以太網和具有高速媒介冗余的千兆級以太環網;為了防止傳輸鏈路或者交換機發生錯誤，多達50個 SCALANCE X-400交換機流線型排列連接到一個環狀網內，對于雙模的可組成一個總共長達150km的線路，或者對單模可組成一個總共長達1,300 km的線路。當環狀網內一個傳輸路徑或者SCALANCE X-400 交換機發生故障，傳輸路徑可在0.3秒內重構。
2、同時，SCALANCE X-400支持環形網結構的冗余連接，由此可以使用快速生成樹冗余連接到公司網絡。
3、采用 SCALANCE X-400 交換機的星形結構： 每個SCALANCE X-400 交換機有一個星形觸點可通過電信號或者光信號與多達26個節點或子網相連。
4、用來連接雙絞線的數據端子，或者網段(10/100/1000 Mbit/s級)
SCALANCE X-400交換機有下面幾種型號可供使用：
1、SCALANCE X408-2:是帶有 4個千兆級端口和 4個高速以太網端口的交換機。
2、SCALANCE X414-3交換機，帶有2個千兆級電氣或者光學端口，12個電信高速以太網端口和4個可選的高速以太網光纖端口(BFOC)。它的功能可由帶有 8個高速以太網電氣或光纖接口的擴展器模塊擴展。
